Small Parts

Adjustable FD MOUNT for OX (MT-OX)

MT-OX MT-OX
画像をクリックすると拡大されます。
取扱説明書

» Download (PDF File)

製品仕様
Tool
20 Torx
Torx
プレスリリース

» Press Release 2017 0511 Download (PDF File)

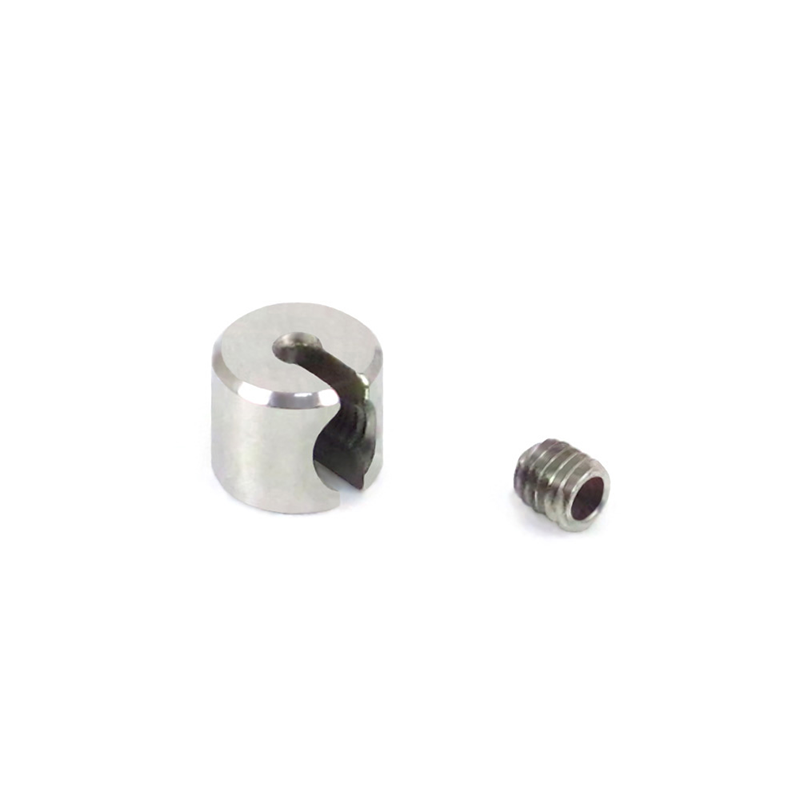

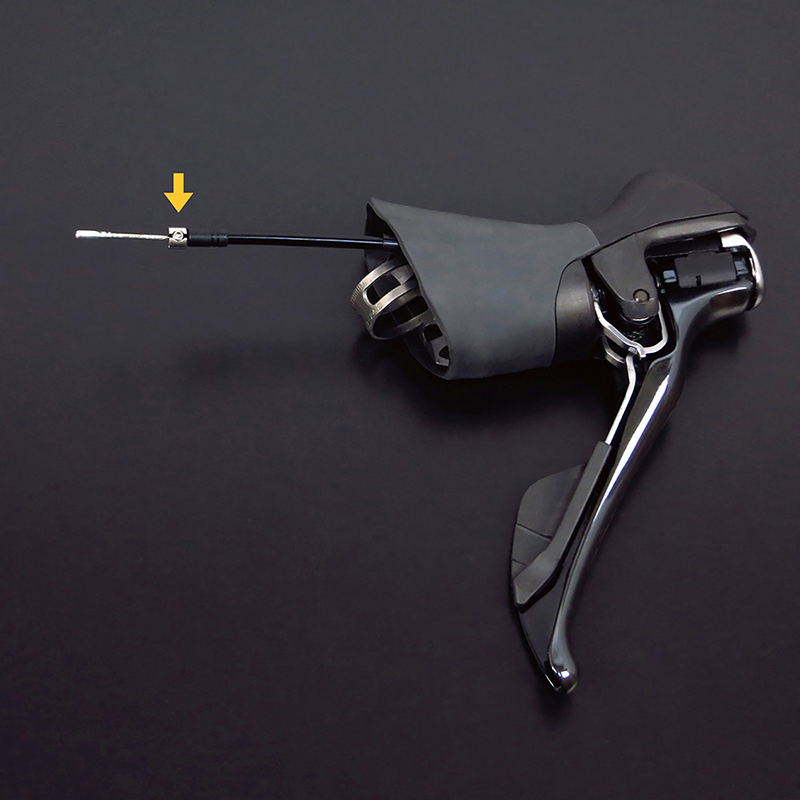

STI Stopper Ver.2

STI Stopper Ver.2 STI Stopper Ver.2 STI Stopper Ver.2 STI Stopper Ver.2
画像をクリックすると拡大されます。
取扱説明書

» Download (PDF File)

製品仕様
Tool
20 Torx
Hexagon

801 for OX Compact

801 for OX Compact 801 for OX Compact 801 for OX Compact COLOR Alloy Bolt
画像をクリックすると拡大されます。
取扱説明書

» Download (PDF File)

製品仕様
For OX Compact (inner P.C.D.110mm)
Color SPACER BOLT NUT
Black Thickness
Thickness
3.4mm
30 Torx
Torx
Bolt
Length
8.5mm
5 Hexagon
Hexagon
Nut
Length
11.0mm
Silver
Blue
Red
Gold
Pink
Green
Bolt material : Aluminum alloy

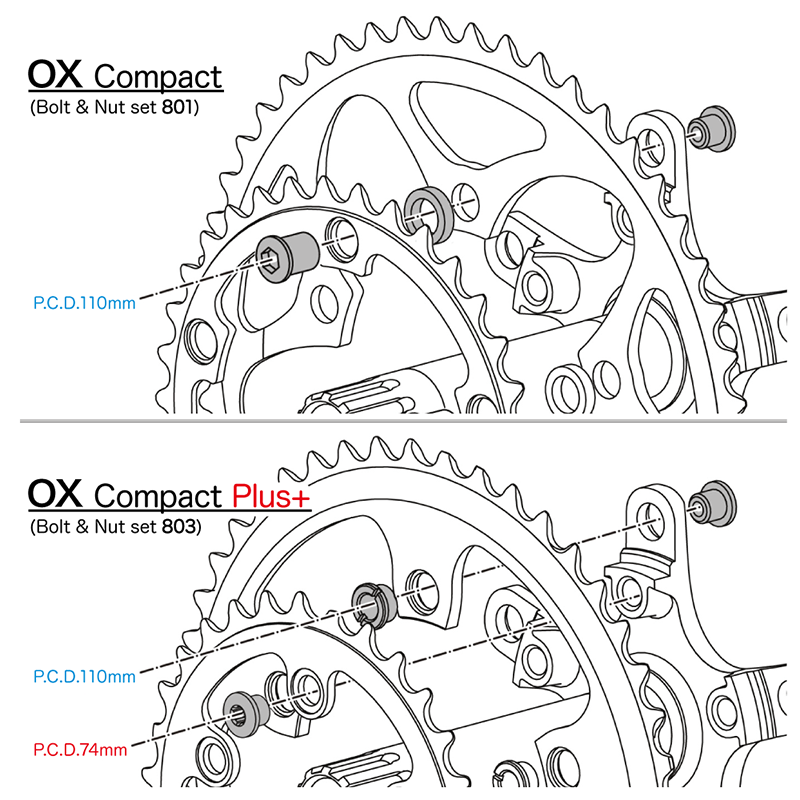

803 for OX Compact Plus+

803 for OX Compact Plus+ 803 for OX Compact Plus+ 803 for OX Compact Plus+ COLOR Alloy Bolt
画像をクリックすると拡大されます。
取扱説明書

» Download (PDF File)

製品仕様
For OX Compact+ (inner P.C.D.74mm)
Color BOLT NUT
Black 30 Torx
Torx
Bolt
Length
8.5mm

Normal

Nut
Length
3.7mm
Silver
Blue
Red
Gold
Pink
Green
Bolt material : Aluminum alloy

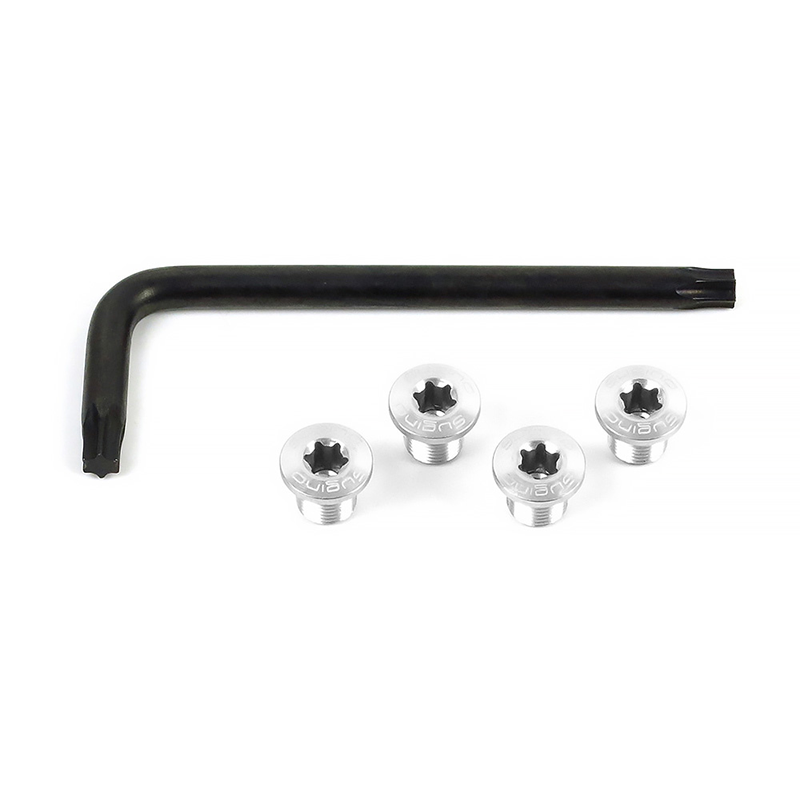

804 for SHIMANO

804 for SHIMANO 804 for SHIMANO 804 for SHIMANO
画像をクリックすると拡大されます。
取扱説明書

» Download (PDF File)

製品仕様
For Shimano crank (4-bolts)
Color BOLT NUT
Black 30 Torx
Torx
Bolt
Length
8.5mm

-
Silver




Bolt material : Aluminum alloy

701 for Single

701 for Single 701 for Single COLOR Alloy Bolt Knurled nut
画像をクリックすると拡大されます。
取扱説明書

» Download (PDF File)

製品仕様
For Single gear (TRACK crank)
Color BOLT NUT
Black 30 Torx
Torx
Bolt
Length
6.5mm

Knurled

Nut
Length
3.7mm
Silver
Blue
Red
Gold
Pink
Green
Bolt material : Aluminum alloy

※ナットはローレット(共回り防止加工)タイプです。

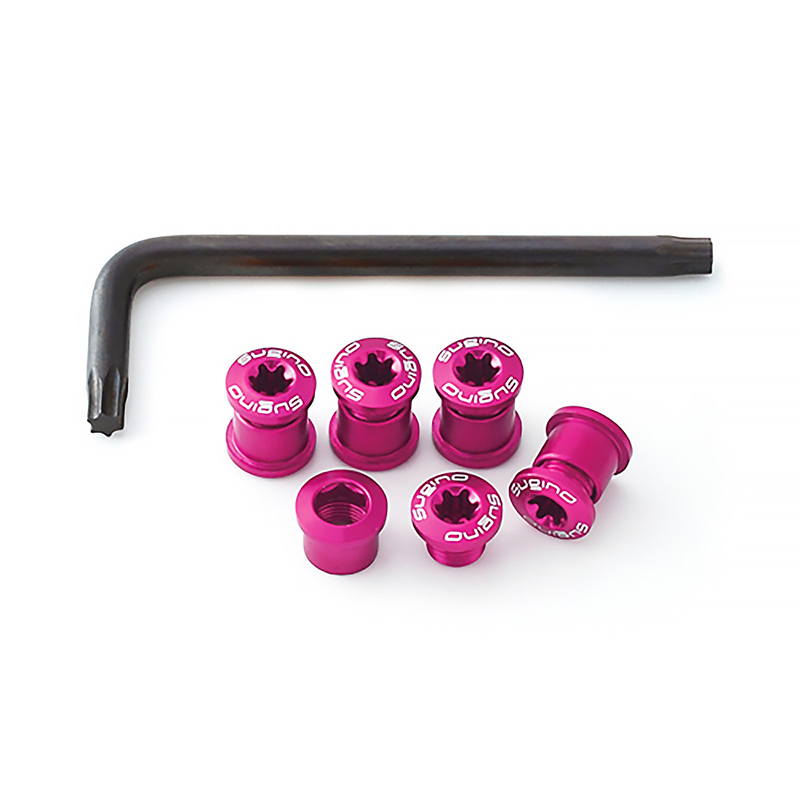

703 for Double

703 for Double 703 for Double COLOR Alloy Bolt
画像をクリックすると拡大されます。
取扱説明書

» Download (PDF File)

製品仕様
For Double gear (ROAD/TOURING crank)
Color BOLT NUT
Black 30 Torx
Torx
Bolt
Length
6.5mm
5 Hexagon
Hexagon
Nut
Length
7.5mm
Silver
Blue
Red
Gold
Pink
Green
Bolt material : Aluminum alloy

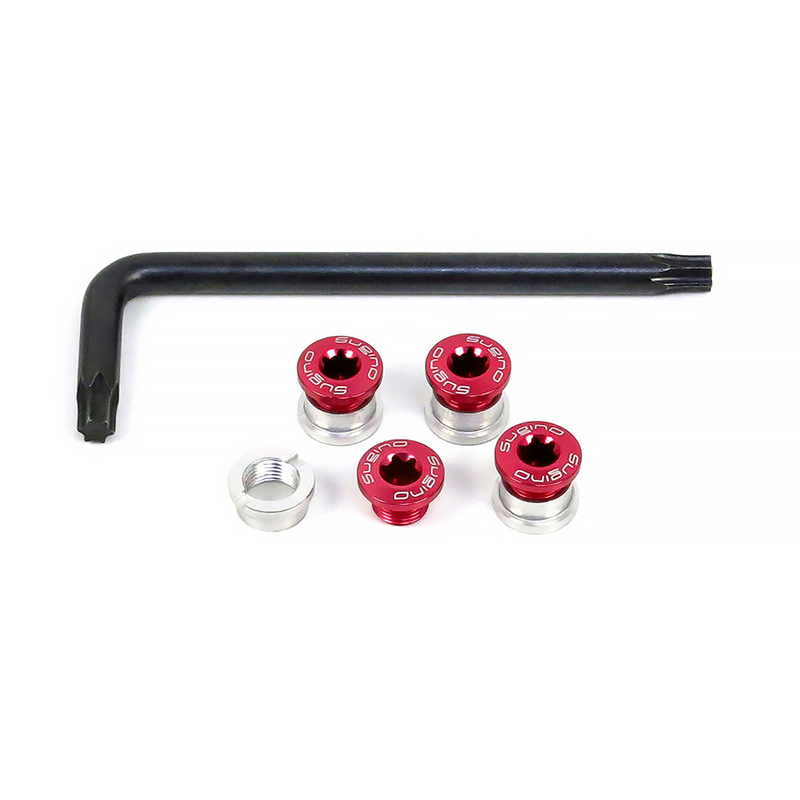

704 for SHIMANO F-Single

704 for SHIMANO F-Single COLOR Alloy Bolt
画像をクリックすると拡大されます。
取扱説明書

» Download (PDF File)

製品仕様
For CY4-SWN
Color BOLT NUT
Black 30 Torx
Torx
Bolt
Length
6.5mm

Normal

Nut
Length
3.7mm
Silver
Blue
Red
Gold
Pink
Green
Bolt material : Aluminum alloy

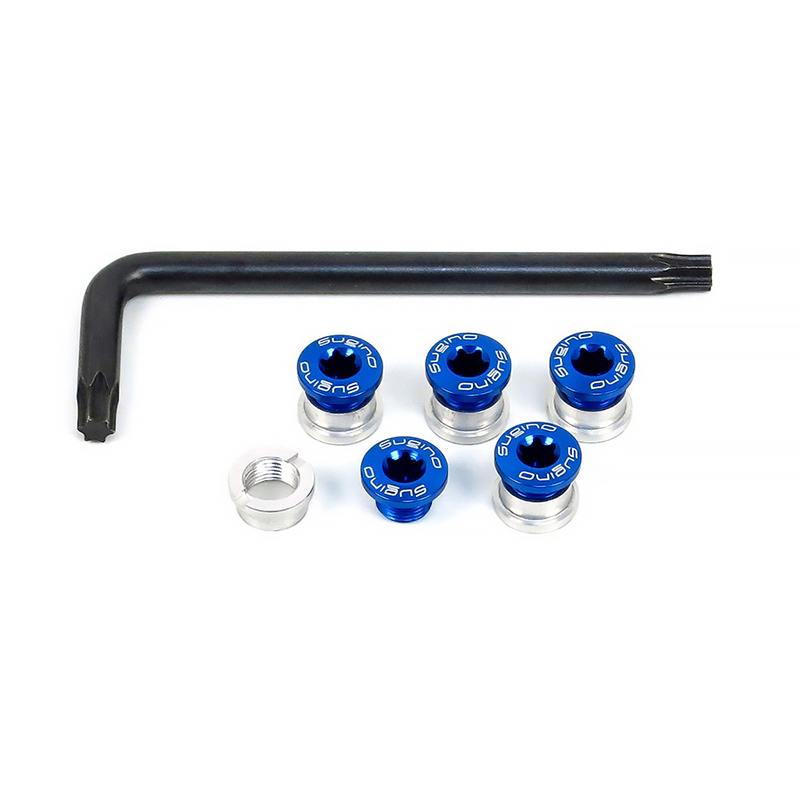

705 for Front Single

705 for Front Single COLOR Alloy Bolt
画像をクリックすると拡大されます。
取扱説明書

» Download (PDF File)

製品仕様
For CY5-SWN
Color BOLT NUT
Black 30 Torx
Torx
Bolt
Length
6.5mm

Normal

Nut
Length
3.7mm
Silver
Blue
Red
Gold
Pink
Green
Bolt material : Aluminum alloy

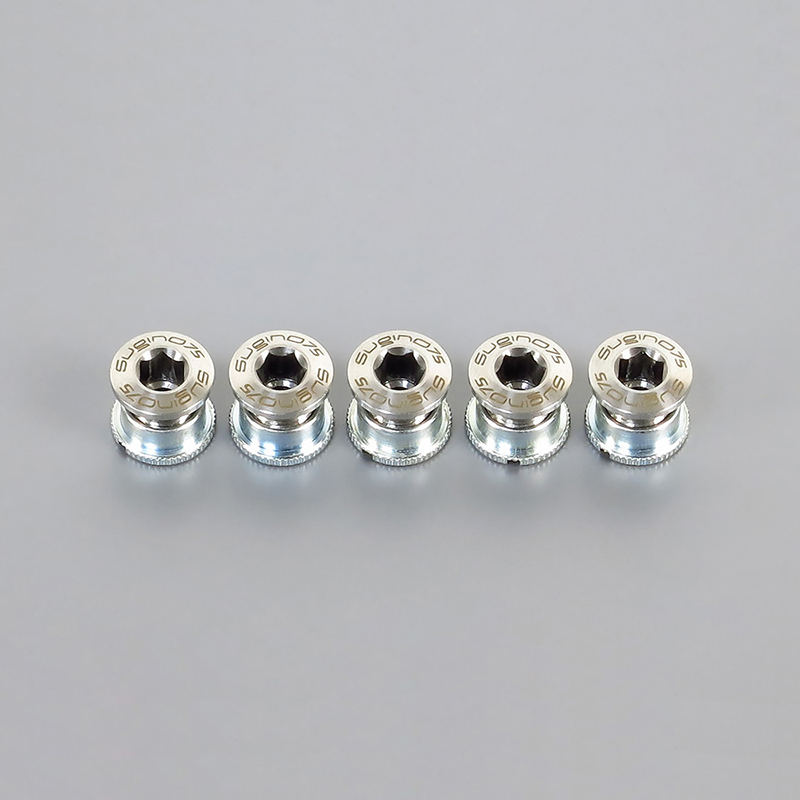

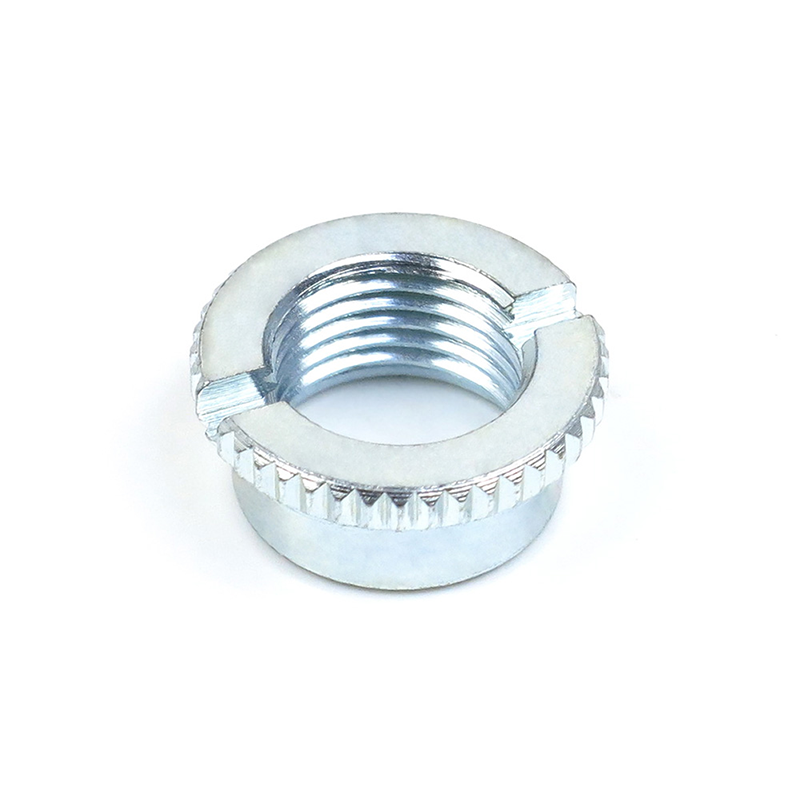

401 SUS75 for SUGINO75

401 SUS75 for SUGINO75 401 SUS75 for SUGINO75 Knurled Nut
画像をクリックすると拡大されます。
取扱説明書

» Download (PDF File)

製品仕様
For Sugino 75 series
Color BOLT NUT
SUS 5 Hexagon
Hexagon
Bolt
Length
6.3mm

Knurled

Nut
Length
3.7mm
Bolt material : Stainless

※ナットはローレット(共回り防止加工)タイプです。

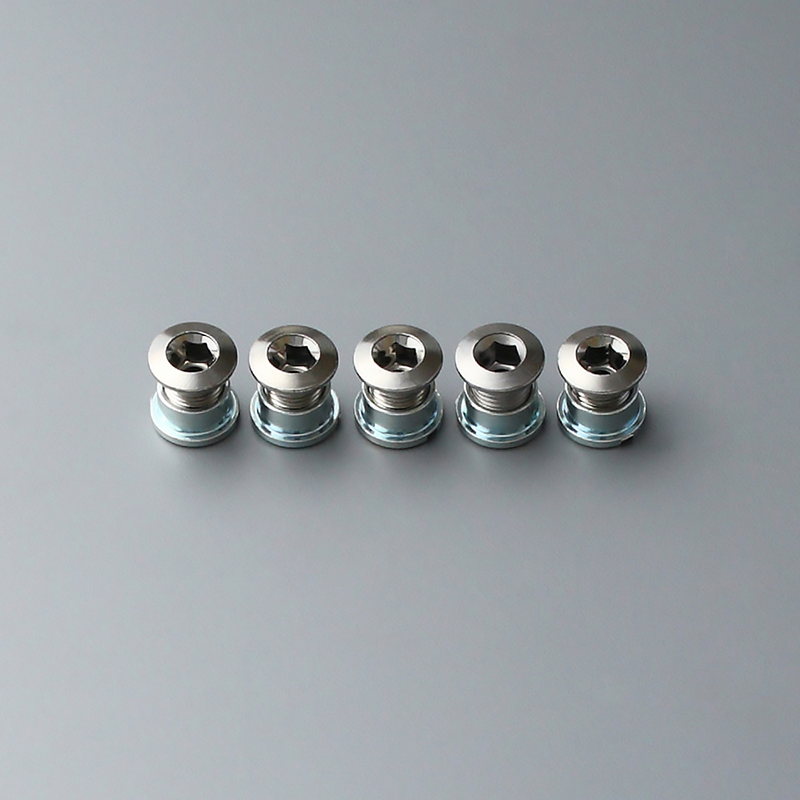

402 for Single

402 for Single 402 for Single
画像をクリックすると拡大されます。
製品仕様
For Single gear (TRACK crank)
Color BOLT NUT
CP 5 Hexagon
Hexagon
Bolt
Length
6.7mm

Normal

Nut
Length
4.5mm
Black
Bolt material : Steel

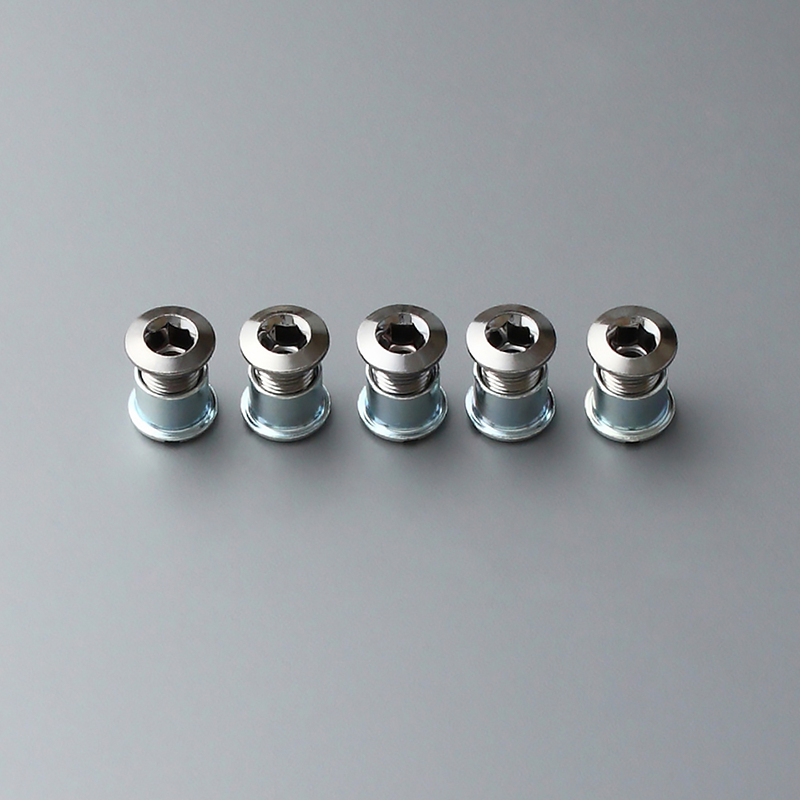

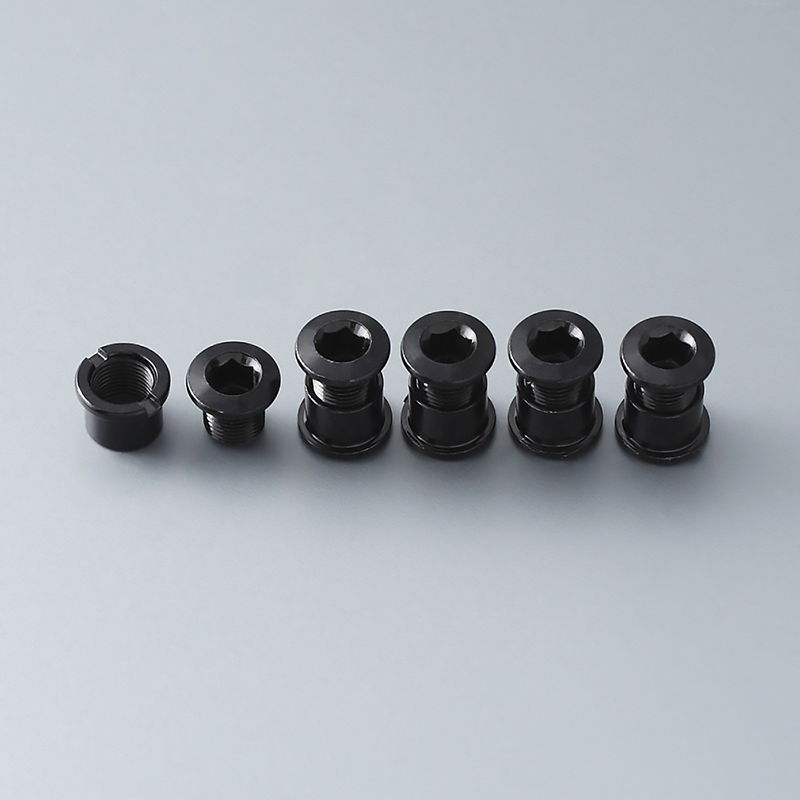

403 for Double

403 for Double 403 for Double - CP 403 for Double - BCP
画像をクリックすると拡大されます。
製品仕様
For Double gear (ROAD/TOURING crank)
Color BOLT NUT
CP 5 Hexagon
Hexagon
Bolt
Length
8.5mm

Normal

Nut
Length
7.0mm
BCP




Bolt material : Steel

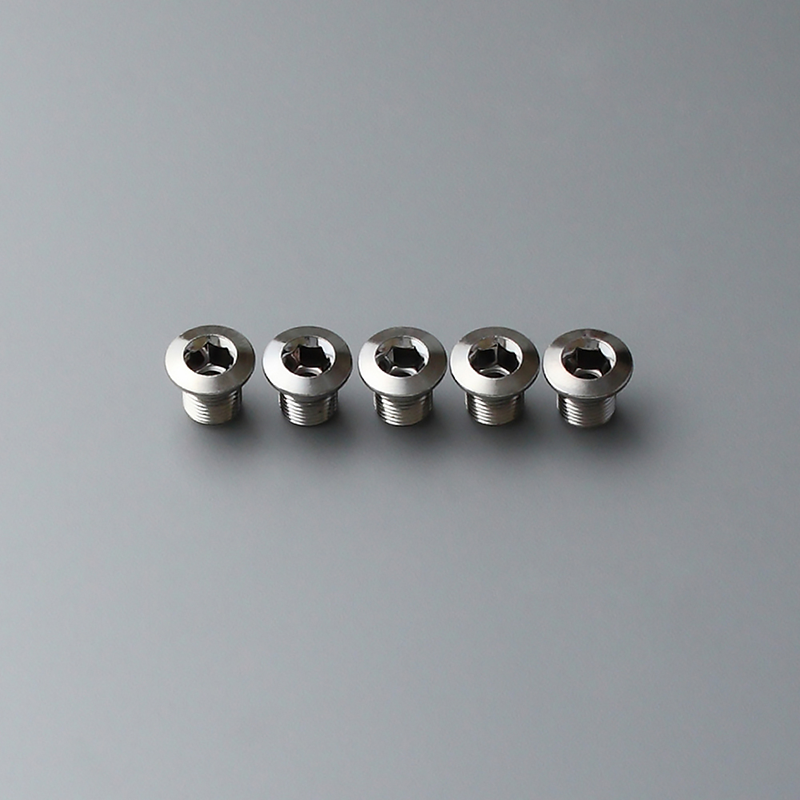

403 for Triple Inner

403 for Triple Inner 403 Triple Inner
画像をクリックすると拡大されます。
製品仕様
For Triple gear inner
Color BOLT NUT
CP 5 Hexagon
Hexagon
Bolt
Length
8.5mm

-
Bolt material : Steel

※ダブルギヤ用のボルトセットと併せて使用してください。

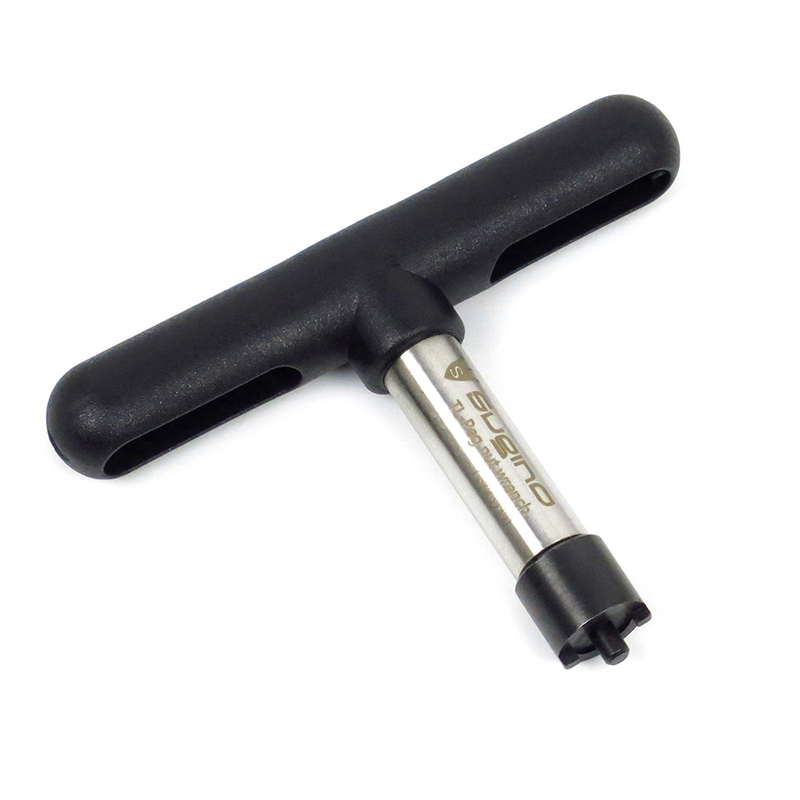

TL-Peg nut wrench

TL-Peg nut wrench TL-Peg nut wrench
画像をクリックすると拡大されます。
取扱説明書

» Download (PDF File)

対応製品
Chainring nut(切れ込みのあるナット用)

※ローレットナット(共回り防止加工付き)には使用しないでください。

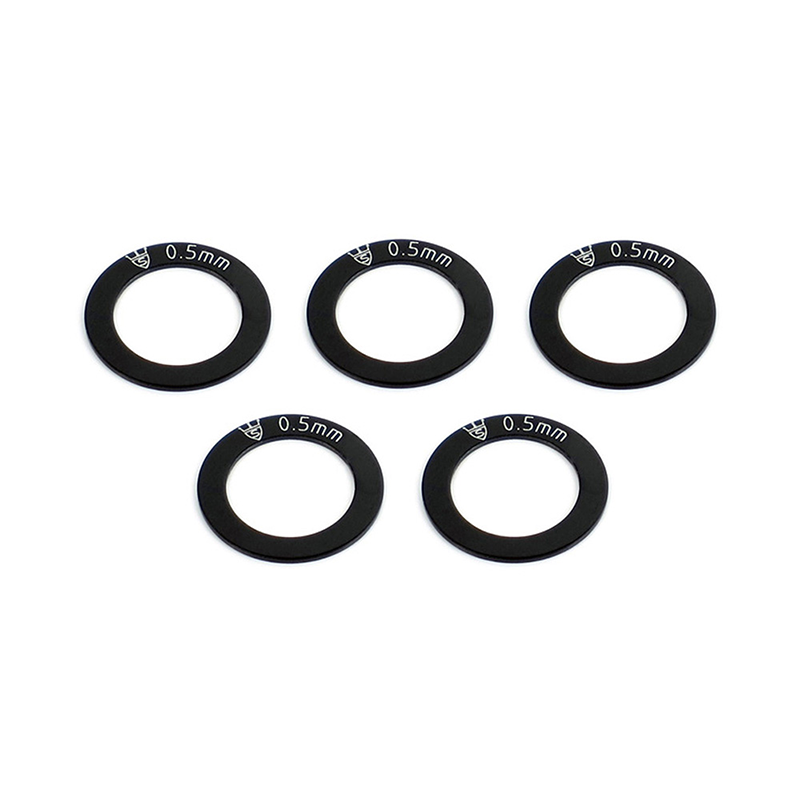

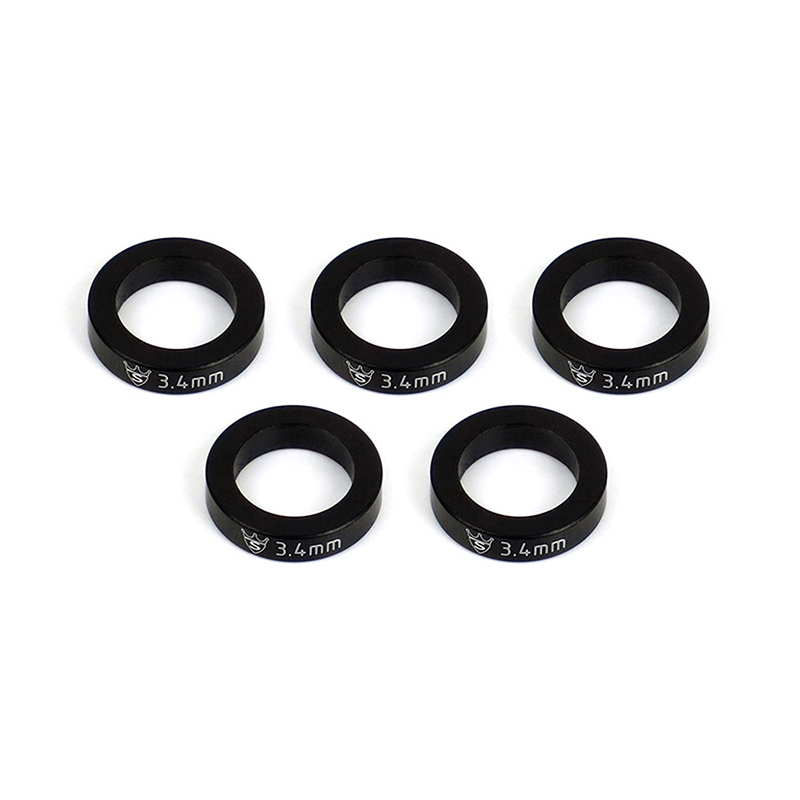

Chainring Spacer

Chainring Spacer Set 15x10x3.4 Chainring Spacer Set 15x10x3.4 Chainring Spacer Set 15x10x0.5
画像をクリックすると拡大されます。
製品仕様
Model Size
Chainring Spacer t3.4 ∅10 x ∅15 x t3.4mm
Chainring Spacer t0.5 ∅10 x ∅15 x t0.5mm

※"Spacer set 15x10x3.4"は、"Chainring Spacer t3.4"へと製品名が変更されました。

※"Spacer set 15x10x0.5"は、"Chainring Spacer t0.5"へと製品名が変更されました。

Chainline Adjust Spacer

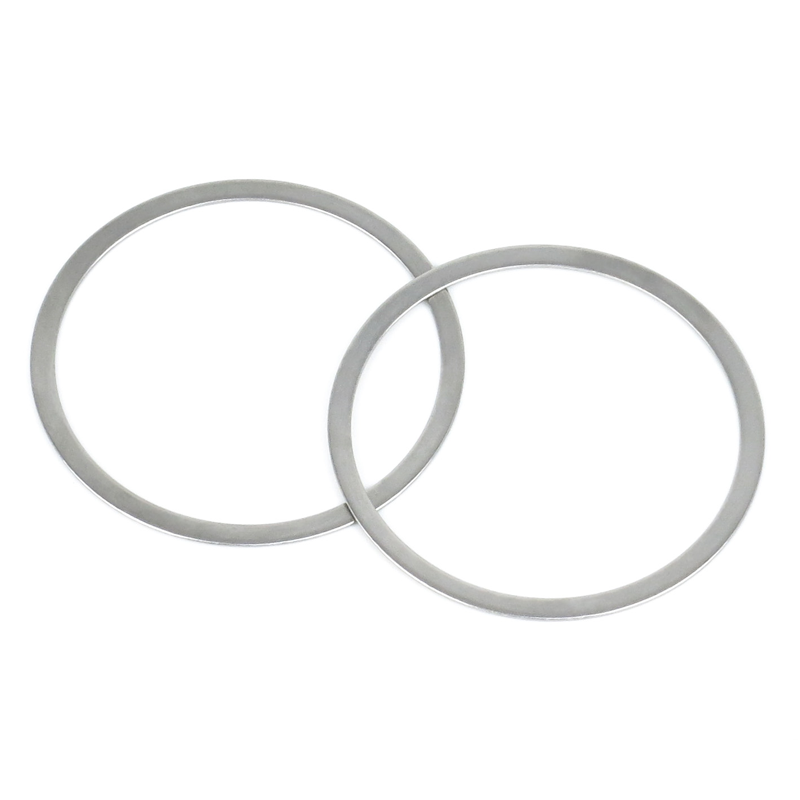

BB Spacer BC1.37 BB Spacer BC1.37 2 piece Crank Adjust Spacer
画像をクリックすると拡大されます。
取扱説明書

BB Spacer BC1.37
» Download (PDF File) Crank Spacer DIA24
» Download (PDF File)

製品仕様
Model Spacer
BB Spacer BC1.37 ∅35 x ∅40 x t0.5mm
Crank Spacer DIA24 ∅24 x ∅29 x t0.5mm

※"2 piece Crank Adjust Spacer set"は、"Crank Spacer DIA24"へと製品名が変更されました。

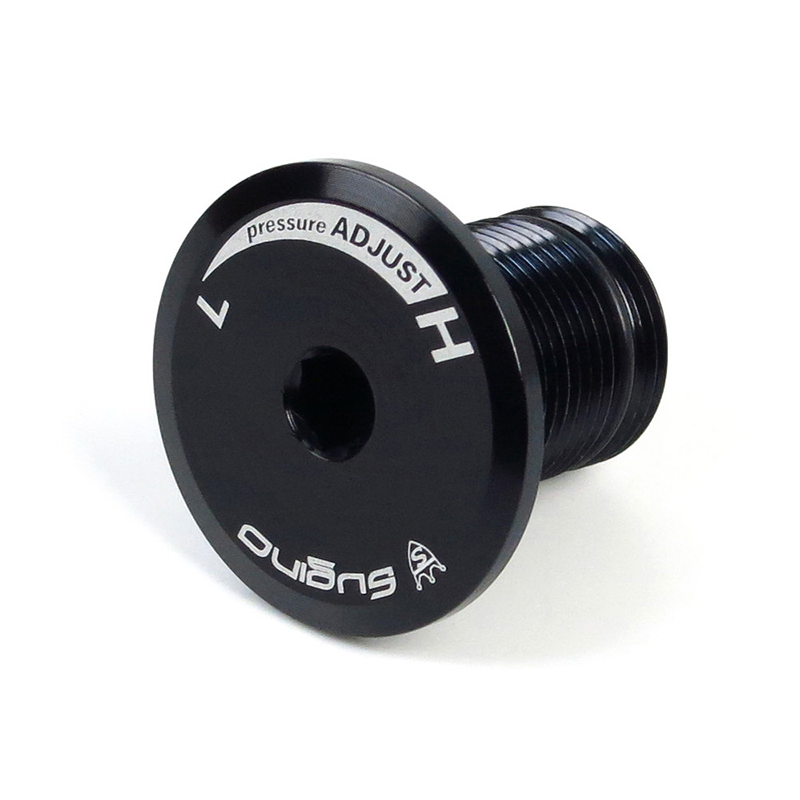

M15 PRESSURE BOLT

Picture : M15 PRESSURE BOLT M15 PRESSURE BOLT
画像をクリックすると拡大されます。
製品仕様
For SG75 DD, OX901D, CXC901D (old style)
Material Reference Tool
Aluminum alloy M15x1.0 5 Hexagon
Hexagon

Adjustable Bolt (M18)

Picture : Adjustable Bolt (M18) Adjustable Bolt (M18)
画像をクリックすると拡大されます。
製品仕様
For SG75 DD2, OX2-901D, CXC2-901D
Material Reference Tool
Aluminum alloy M18x1.0 TL-AJB 01

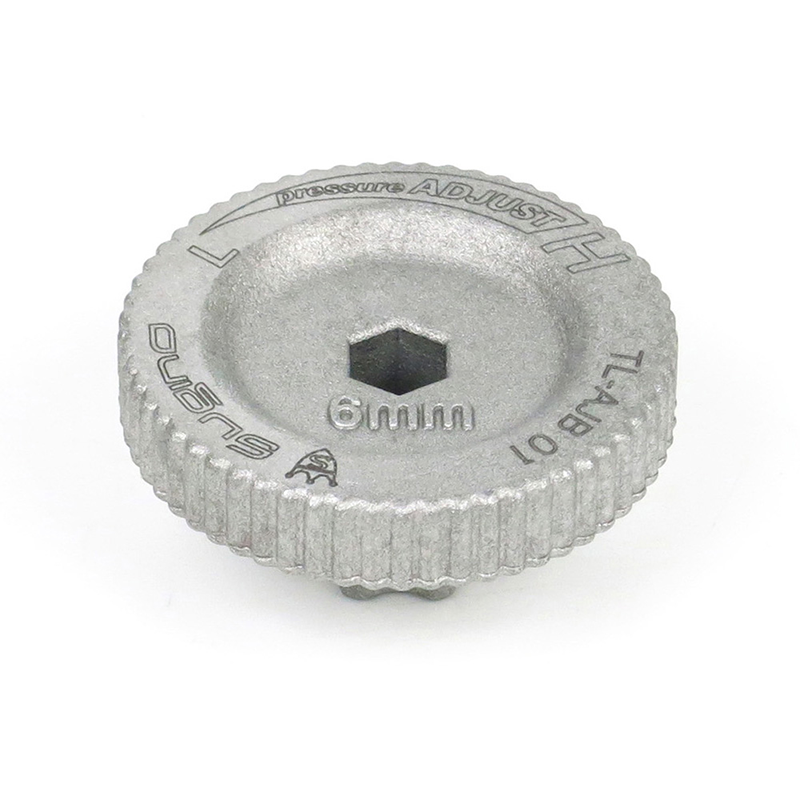

TL-AJB 01

Picture : TL-AJB 01 TL-AJB 01 TL-AJB 01
画像をクリックすると拡大されます。
取扱説明書

» Download (PDF File)

対応製品

Adjustable Bolt (M18)

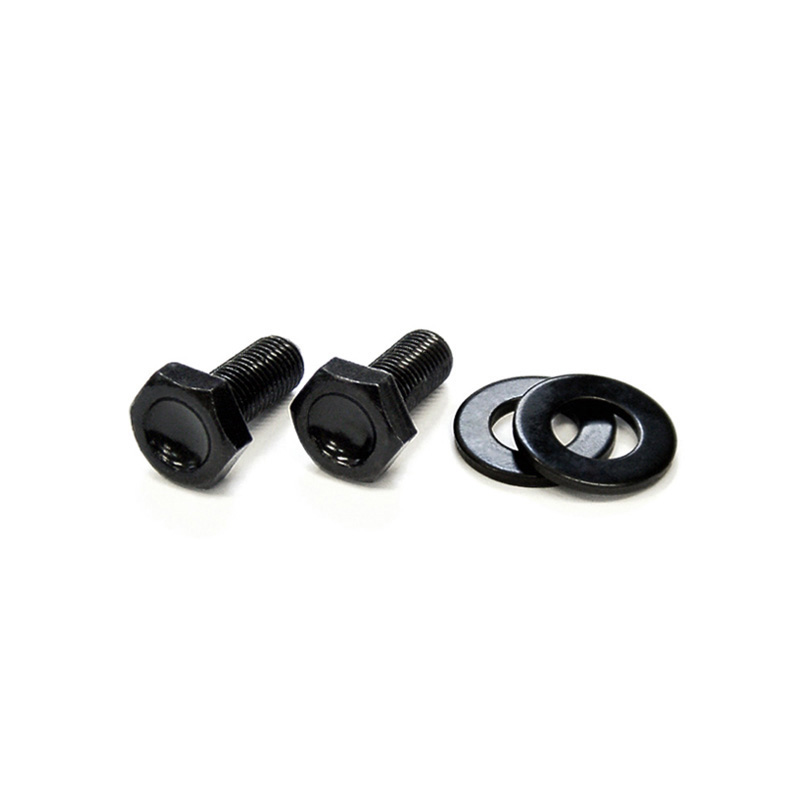

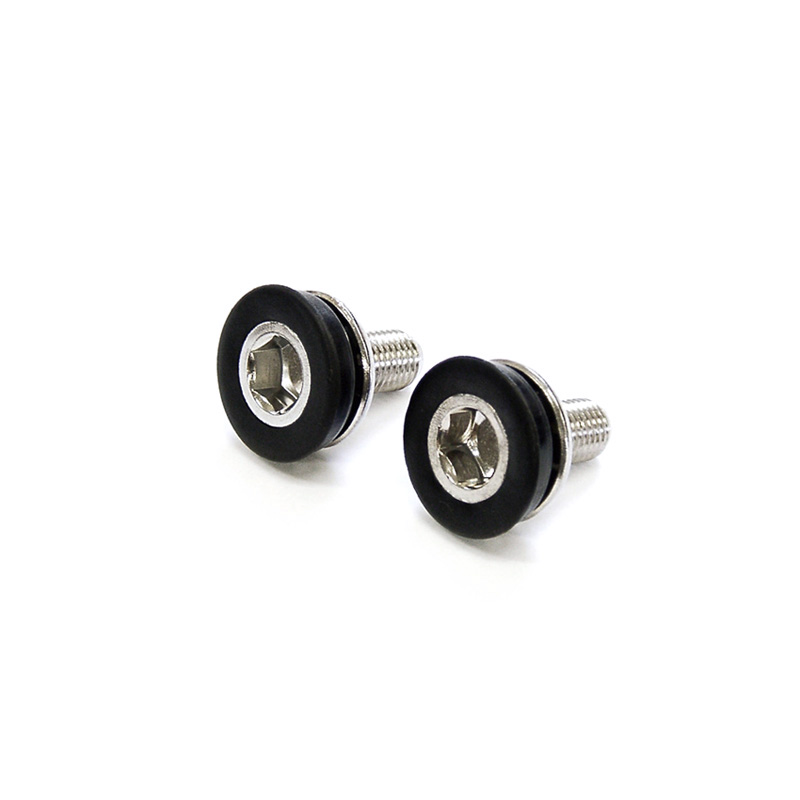

BB Axle Bolt

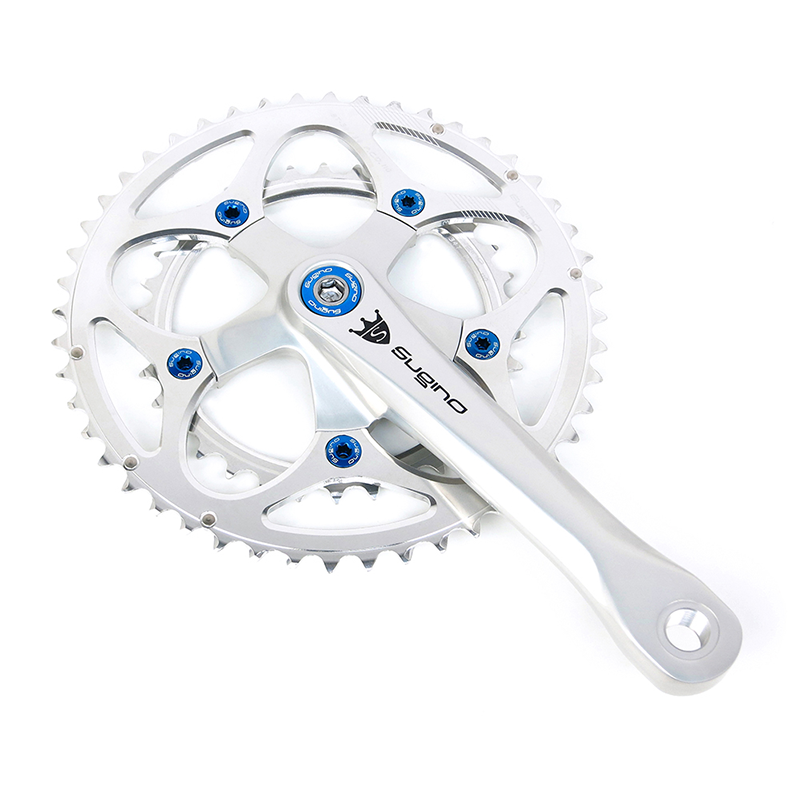

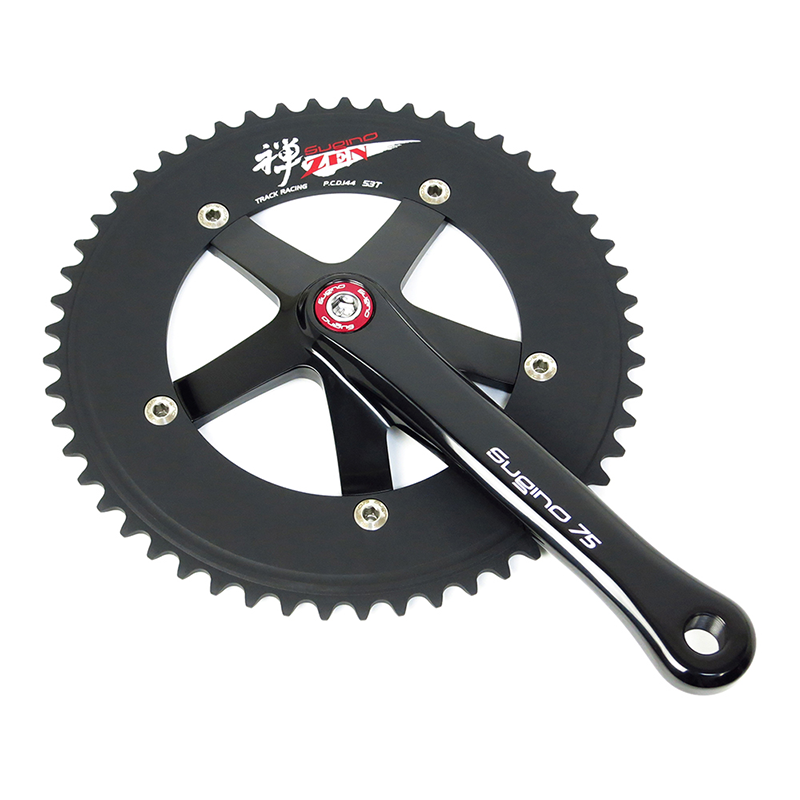

CPB CPB CPB (COLOR) CPB x Mighty CPB x Sugino75 14BK KPB
画像をクリックすると拡大されます。
製品仕様
Model color Tool Reference
CPB Black
Silver
Gold
Red
Blue
8 Hexagon
Hexagon
M8x1.0
14BK Black 14mm
14mm
KPB - 8 Hexagon
Hexagon
プレスリリース

» Press Release 2020 0914 Download (PDF File)

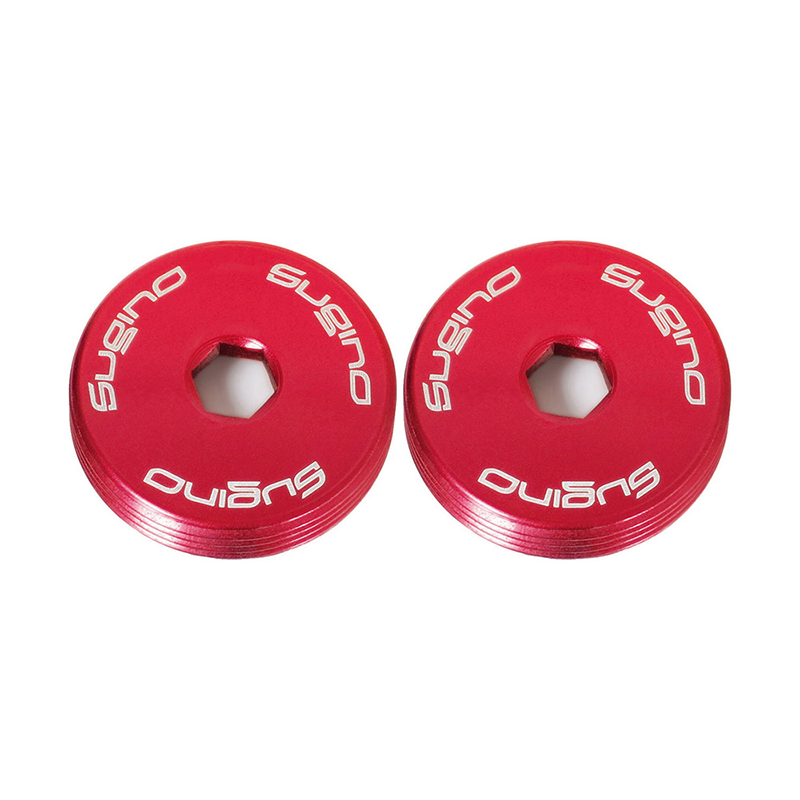

CNS Alloy Dust Cap

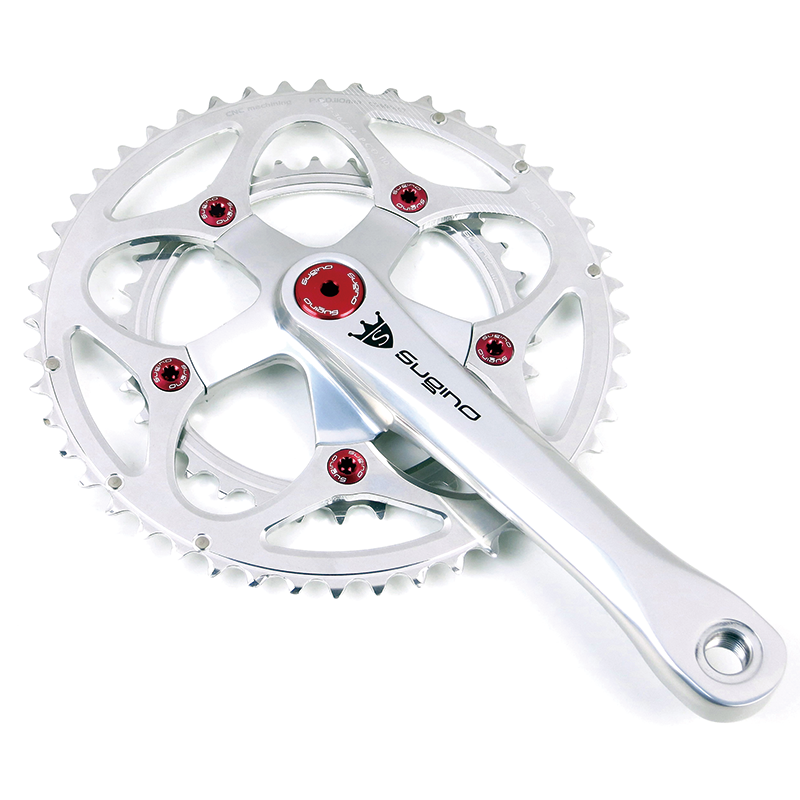

CNS Alloy Dust Cap CNS Alloy Dust Cap CNS Alloy Dust Cap (Color Variation) CNS Alloy Dust Cap (4-Taper Crank-CNS)
画像をクリックすると拡大されます。
取扱説明書

» Download (PDF File)

製品仕様
Color Tool
Silver 5 Hexagon
Hexagon
Black
Blue
Gold
Red
Violet
Light blue
Green
Orange
pink
※BB Axle Bolt(14BKなど)用のダストキャッブです。
※BB Axle Boltは別売りです。
※Violet, Light blue, Green, Orange, Pink は在庫限りで販売終了となります。

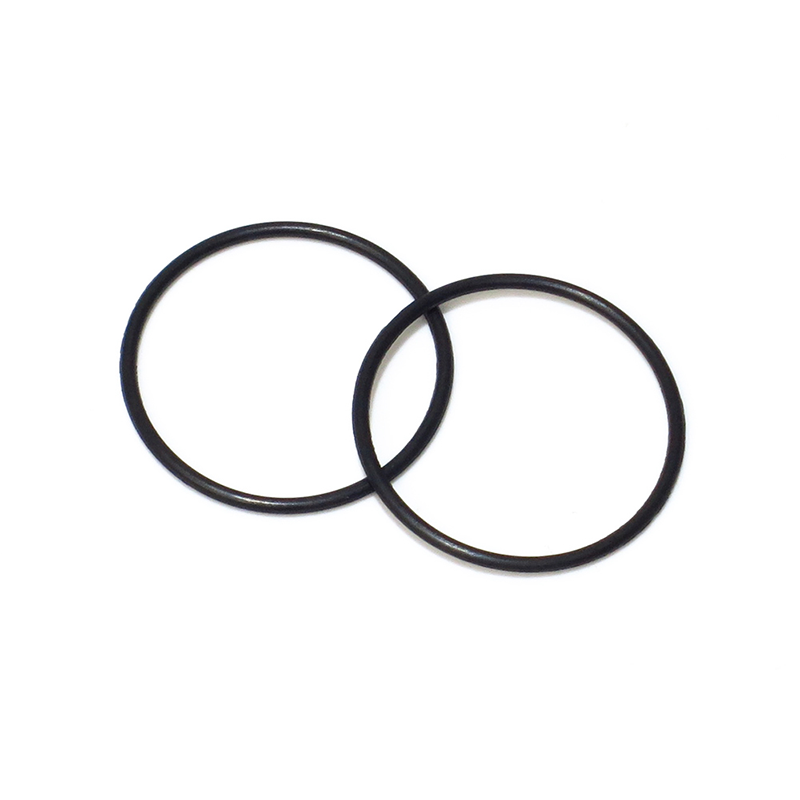

CPB O-ring set

CPB O-ring set CPB O-ring set
画像をクリックすると拡大されます。
製品仕様
For CPB

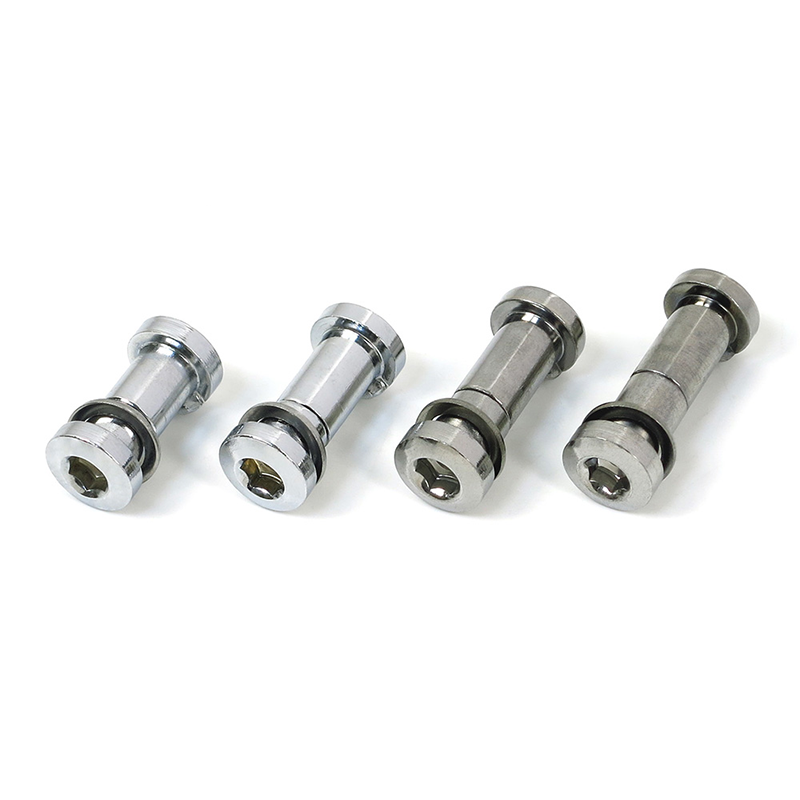

Seatpost Clamp Bolt

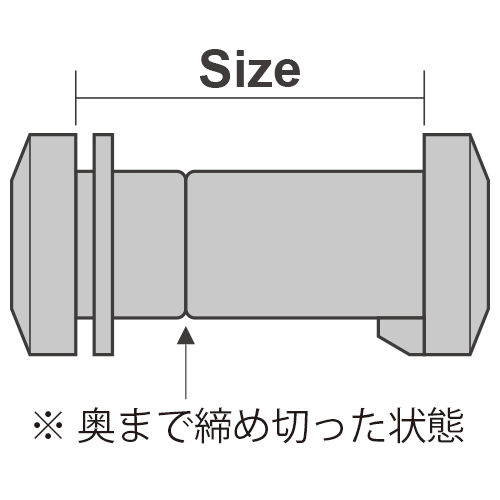

Seatpost Clamp Bolt Cr-Mo Seatpost Clamp Bolt シートピンサイズ見方
画像をクリックすると拡大されます。
取扱説明書

» Download (PDF File)

製品仕様
Size Tool Material
16mm 5 Hexagon
Hexagon
Cr-Mo Steel
19mm
22mm
25mm

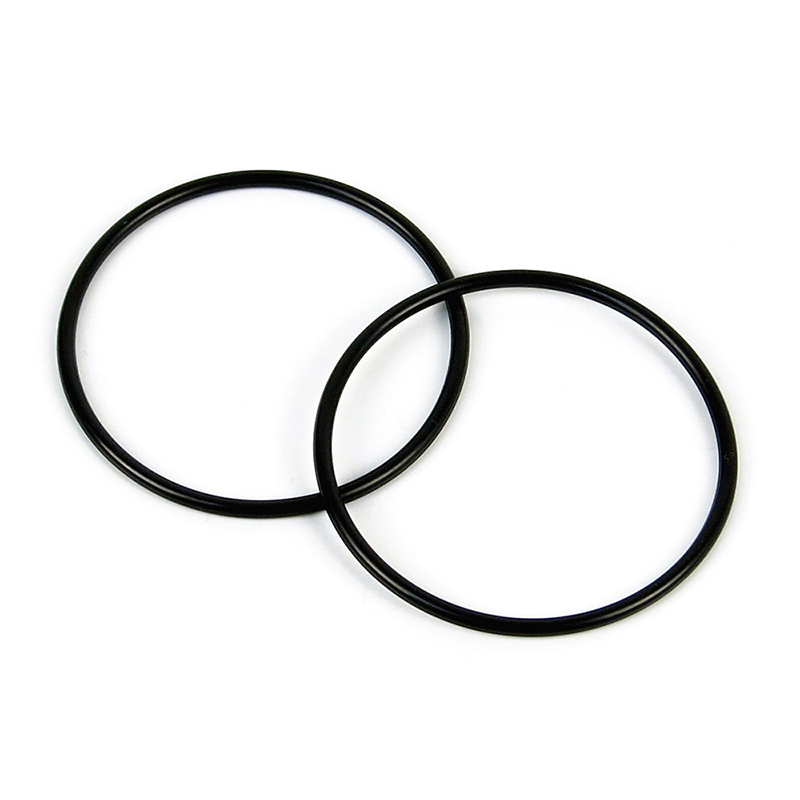

Gasket-ring

Gasket-ring Gasket-ring
画像をクリックすると拡大されます。
製品仕様
Model Gasket-ring for BB
Gasket-ring set S30 MB-608 Ver.2
Gasket-ring set S38 BB30-IDS24 PWS
BB30A-IDS24 PWS
Gasket-ring set S42 PF30-IDS24 PWS
PF30A-IDS24 PWS
BB386EVO-IDS24 PWS
T47A-IDS24
T47in-IDS24
T47ex-IDS24
Gasket-ring set S132 SHPF(BB86) PWS Ver.2
BB90 Ver.2
