ホーム > 製品情報|TRACK > Sugino 75 & GIGAS (Others)
【重要なお知らせ】スギノ７５クランクセットと他社製B.B. との組み合わせによるトラブルについて
Sugino 75 シリーズ フロントチェーンホイール寸法

Sugino 75 & GIGAS (Others)

Other

SG75 DD2(Chainwheel Set)

SG75
製品写真 : SG75 DD2 Black 拡大写真 : SG75 DD2 Black 拡大写真 : SG75 DD2 Silver 拡大写真 : SG75 DD2 (ZEN Logo) 拡大写真 : SG75 DD2 IDS24
画像をクリックすると拡大されます。
取扱説明書

» Download (PDF File)

製品仕様
Axle Type : IDS24 (∅24mm axle)
B.B. : MB-608(BSA) STEEL
P.C.D. : 144mm
Teeth : 44 ~ 55T
Crank Length : 165 , 167.5 , 170mm
Chain Size : 1/2" × 1/8"
Chain Line : 42mm
Color : Black , Silver
※NJS 認定品ではありません。
スモールパーツ
#401 SUS75 for SUGINO75 2 piece Crank Adjust Spacer set Adjustable Bolt (M18) TL-AJB 01
プレスリリース

» Press Release 2018 0725 Download (PDF File)
 » Press Release 2023 0620 Download (PDF File)

一部のSugino75 関連製品はロゴカラーの変更を実施しております。ランニングチェンジにつき、製品やサイズによって切り替わる時期が異なりますのでご了承ください。対象製品につきましては上記のプレスリリースをご参照ください。

SG75 DD2 crank set(Crank)

SG75
製品写真 : SG75 DD2 crank set(Black) 拡大写真 : SG75 DD2 crank set(Black) 拡大写真 : SG75 DD2 crank set(Silver) 拡大写真 : SG75 DD2 crank set(IDS24)
画像をクリックすると拡大されます。
取扱説明書

» Download (PDF File)

製品仕様
Axle Type : IDS24 (∅24mm axle)
B.B. : MB-608(BSA) STEEL
P.C.D. : 144mm
Crank Length : 165 , 167.5 , 170mm
Chain Line : 42mm
Color : Black , Silver
※NJS 認定品ではありません。
スモールパーツ
#401 SUS75 for SUGINO75 2 piece Crank Adjust Spacer set Adjustable Bolt (M18) TL-AJB 01
プレスリリース

» Press Release 2023 0620 Download (PDF File)

一部のSugino75 関連製品はロゴカラーの変更を実施しております。ランニングチェンジにつき、製品やサイズによって切り替わる時期が異なりますのでご了承ください。対象製品につきましては上記のプレスリリースをご参照ください。

ZEN144(Chainring)

製品写真 : ZEN144 ZEN144 ZEN144 ZEN144 (Black) ZEN144 (Silver)
画像をクリックすると拡大されます。
製品仕様
P.C.D. : 144mm
Chain Size : 1/2" × 1/8"
Teeth : 44 ~ 70T
Color : Black , Silver
※Silver の 44～55T のみ NJS認定品です。

※67～70T は受注生産となりますので、納品までにお時間を頂戴いたします。

プレスリリース

» Press Release 2023 0908 Download (PDF File)
» Press Release 2023 0620 Download (PDF File)

一部のSugino75 関連製品はロゴカラーの変更を実施しております。ランニングチェンジにつき、製品やサイズによって切り替わる時期が異なりますのでご了承ください。対象製品につきましては上記のプレスリリースをご参照ください。

SSG144(Chainring)

製品写真 : SSG144 拡大写真 : SSG144
画像をクリックすると拡大されます。
製品仕様
P.C.D. : 144mm
Chain Size : 1/2" × 1/8"
Teeth : 44 ~ 54T
Color : Black
※NJS 認定品ではありません。

MC144(Chainring)

製品写真 : MC144 (Silver) 拡大写真 : MC144 (Silver) 拡大写真 : MC144 (Black)
画像をクリックすると拡大されます。
製品仕様
P.C.D. : 144mm
Chain Size : 1/2" × 1/8"
Teeth : 44 ~ 55T
Color : Black , Silver
※NJS 認定品ではありません。
※Blackは在庫限りで終了です。

SG75 144(Crank)

SG75
製品写真 : SG75 144 拡大写真 : SG75 144 拡大写真 : SG75 144 x ZEN144 拡大写真 : SG75 144 x SSG144 拡大写真 : SG75 144 x MC144
画像をクリックすると拡大されます。
製品仕様
Type : 4-TAPER (SG75 taper)
P.C.D. : 144mm
Crank Length : 165 , 167.5 , 170 , 172.5 , 175mm
Chain Line : 42mm (BB-SG75)
Color : Silver

※NJS 認定品ではありません。

※SG75 テーパーは、スギノ独自の規格であり、他のテーパー規格とは互換性がありません。

※アクスルボルトは、スギノ製の首下18mmのもの ❶BB-SG75の付属品, ❷14BK, ❸CPB のいずれかを使用してください。
長さが不十分な場合、破損や重大な事故に繋がる恐れがあります。

B.B.
BB-SG75 SUPER CERAMIC BB-SG75 SUPER LAP / Standard CBB-SG75
スモールパーツ
#401 SUS75 for SUGINO75 CNS Alloy Dust Cap BB Axle Bolt

SUGINO75 CRITERIUM(Chainwheel Set)

SG75
※在庫限り
製品写真 : SUGINO75 CRITERIUM (48T) 拡大写真 : SUGINO75 CRITERIUM (48T) 拡大写真 : SUGINO75 CRITERIUM (45T)
画像をクリックすると拡大されます。
製品仕様
P.C.D. : 144mm
Crank : SG75 144(Black)
Chainring : PJ144 CRITERIUM
Crank Length : 165 , 167.5 , 170 , 172.5 , 175mm
Type : 4-TAPER (SG75)
Compatibility : 1/2" × 1/8" chain
B.B. : CBB-SG75
Material : Hard forged aluminum alloy crank
Surface Finish : Anodized
Chain Line : 42mm (CBB-SG75)
※NJS 認定品ではありません。
※SG75 テーパーは、JIS テーパーとの互換性はありません。

PJ144 CRITERIUM(Chainring)

※在庫限り
製品写真 : PJ144 CRITERIUM (48T) 拡大写真 : PJ144 CRITERIUM 拡大写真 : SUGINO75 CRITERIUM
画像をクリックすると拡大されます。
製品仕様
P.C.D. : 144mm
Chain Size : 1/2" × 1/8"
Teeth : 44 , 45 , 48T
Surface Finish : Anodized
※NJS 認定品ではありません。

CBB-SG75(B.B.)

SG75
製品写真 : CBB-SG75 拡大写真 : CBB-SG75
画像をクリックすると拡大されます。
取扱説明書

» Download (PDF File)

製品仕様
Cartridge BB model of BB-SG75 series.
Axle Type : 4-TAPER (SG 75)
Cup Thread : BC1.37 × 24T
Shell Width : 68mm
Cup Material : Aluminium alloy

※NJS 認定品ではありません。

※SG75 テーパーは、JIS テーパーとの互換性はありません。

※アクスルボルトは別売りです。スギノ製の首下18mmのボルト
❶14BK, ❷CPB のいずれかを使用してください。
長さが不十分な場合、破損や重大な事故に繋がる恐れがあります。

スモールパーツ
BB Axle Bolt

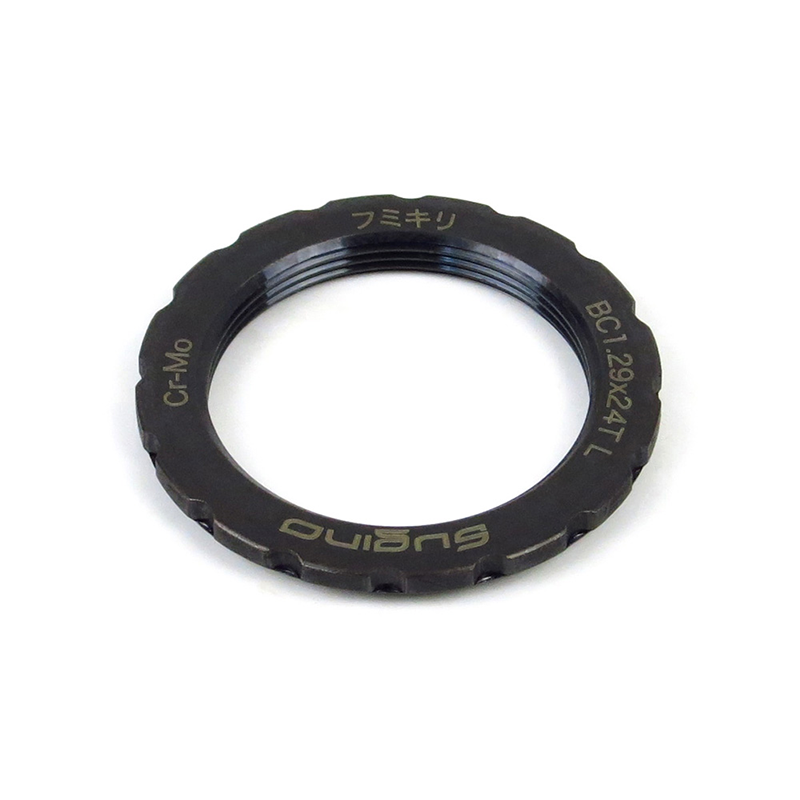

FUMIKIRI(Lockring)

製品写真 : FUMIKIRI 拡大写真 : FUMIKIRI
画像をクリックすると拡大されます。
取扱説明書

» Download (PDF File)

製品仕様
Thread : BC1.29 × 24T-L
Material : Cr-Mo Steel
※NJS 認定品ではありません。
